模具電加熱棒圖片、選型、報價

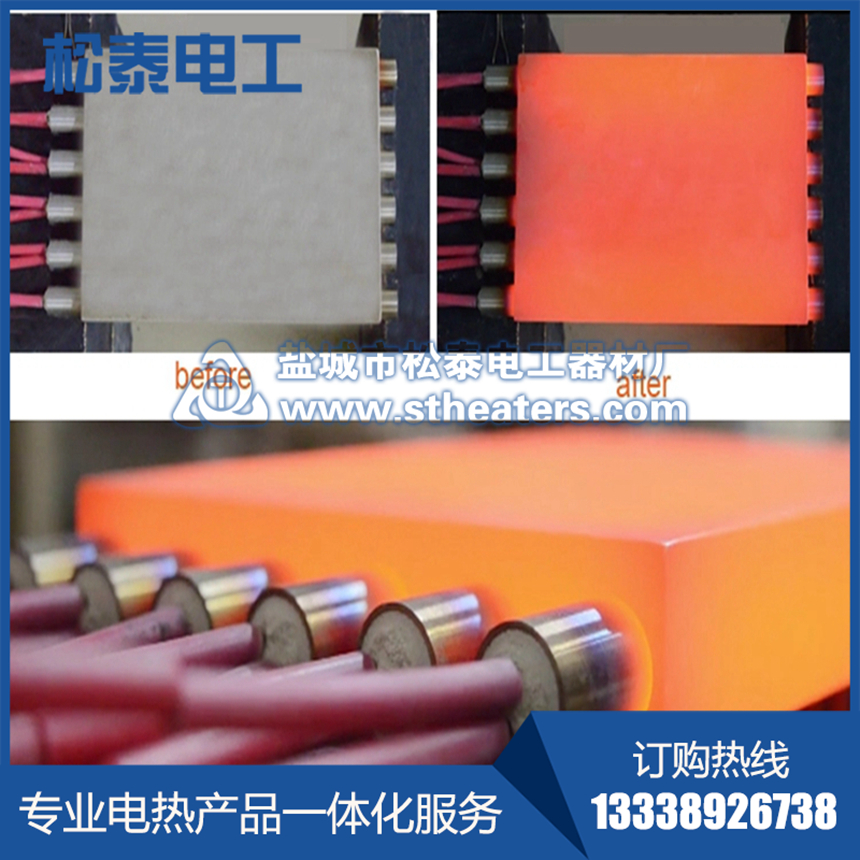

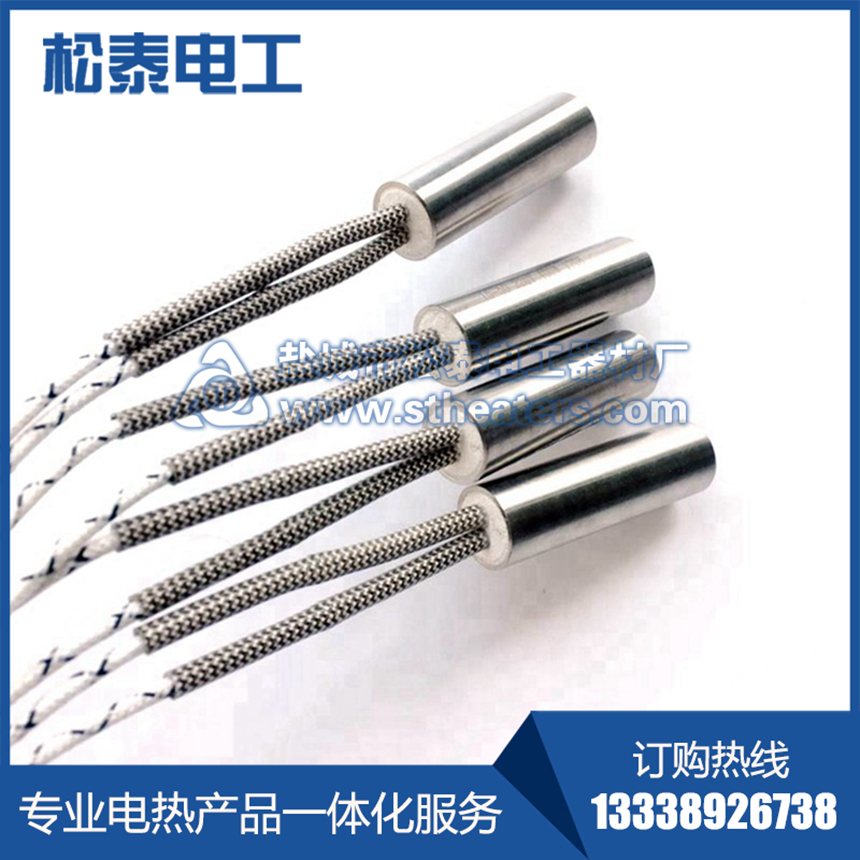

上圖為常用模具電加熱棒實物照片

模具電加熱棒是將繞有高溫電熱絲的高純海水鎂棒置入耐溫金屬護套內、在內部發熱絲和護套之間填充絕緣和導熱性優良的高純度氧化鎂粉，一側封焊修平，另一側則引出接線的電加熱管結構。因?yàn)槠浣Y(jié)構一側焊死一側出線，所以常被形象地稱為單頭電加熱管、單端電加熱棒；因?yàn)樽o(hù)套結構常為圓柱管狀，國外也常稱為彈筒加熱管、彈筒式加熱器。

電加熱棒常用于在不方便兩側接線的加熱工況中，如各種大小模具及機械設備的高低溫插入型加熱，包括沖模及其它模具、分析儀器、醫療器械、塑料封口機、瓶口封蓋機、連續自動封口機、制煙機、各種氣體膨脹時的致冷效應等加熱。

1.電壓/功率: 按客戶需要定制；

2.按照引線工藝的不同可分為: 內引線、外接引線結構兩種

內引線：引線是由內部直接引出，一般選用純鎳線，引線不易斷，成本高；

外接線：常用的引線方式，內部引出后再外部再接線，成本較低；

常見的出線結構:

1）引線類：硅膠高溫線（默認）、特氟龍高溫線、云母繞包高溫線、玻纖純鎳線等（默認長度200mm）

2）接線柱；

3）高溫瓷珠引線；

4）金屬波紋管引線；

3.管徑范圍: 直徑 6-50mm；

4.外殼護套管材質: SUS304、SUS316L、SUS321、SUS310S、英格萊840/800；

5.使用溫度: 0-800℃；

6.內部填充物: 國產高溫改性氧化鎂粉、日本TATEHO氧化鎂、美國UCM氧化鎂等；

7.電熱絲: 首鋼鋼花絲、Cr20Ni80鎳鉻絲、進口Kanthal發熱絲、德國BGH發熱絲等；

8.配件:

1）測溫：可內置K、J型熱偶線；

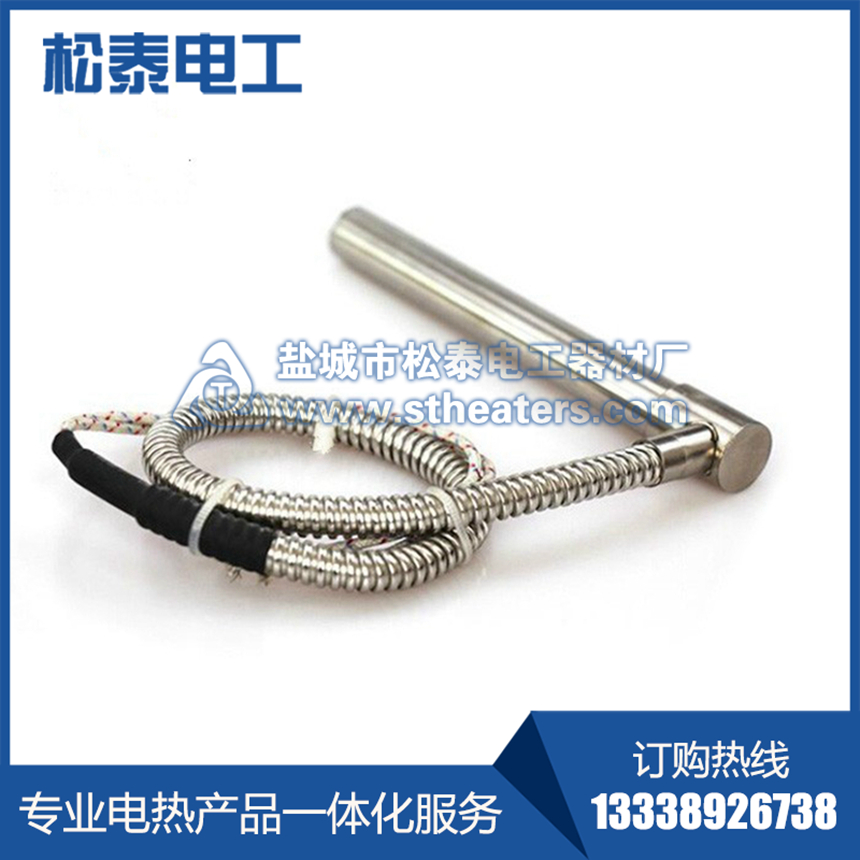

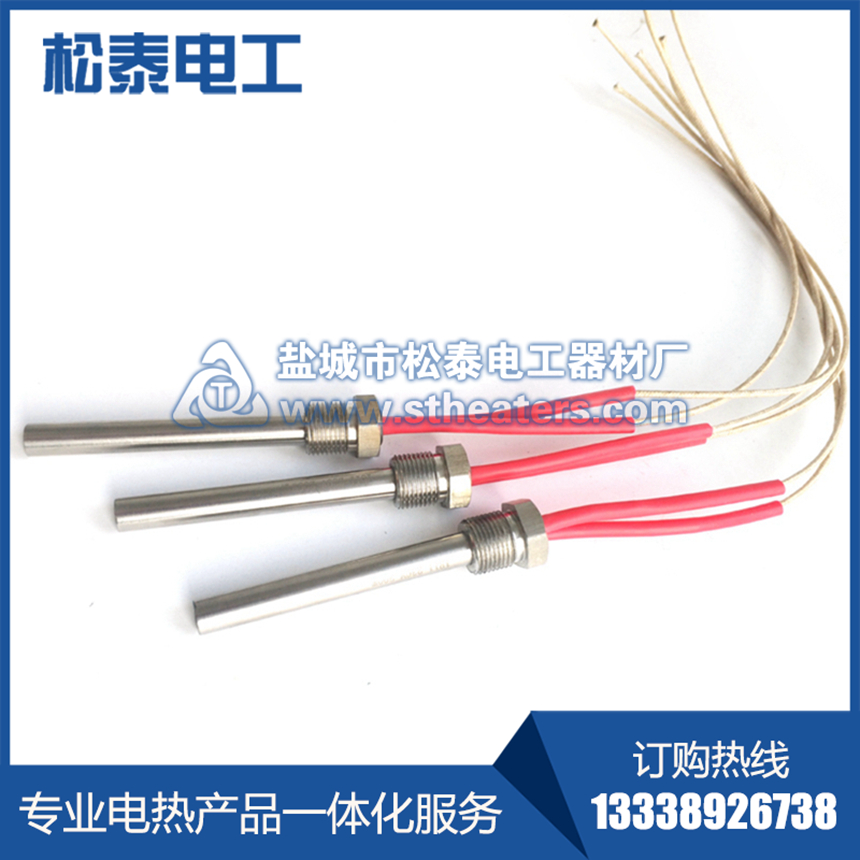

2）管口配件：可配螺紋、固定片、直角、金屬波紋管、金屬編織線和熱縮管等；

3）接線配件：可配接線片、插頭等；

9.封口: 管口默認為白色封口膠，也可選紅色封口膠，使用性能一樣；

10.其他參數:

模具電加熱棒的選型流程：

一、更換

1.拍照發送給客服，確定電加熱棒的外形結構；

2.核實需更換電加熱棒的電壓/功率；

3.測量需更換電加熱棒的管徑和長度；

4.確定需更換電加熱棒的引線長度（無要求默認200mm）；

5.材質一般默認為SUS304,如溫度高需要提供使用溫度范圍；

6.模具開孔大小、電加熱棒管徑負差、配件尺寸等其他要求；

二、新購

1.確定使用溫度，選擇合適的材質和合理的熱負荷；

2.確定電加熱棒準備做成的外形結構；

3.根據模件開孔情況，選擇合適的管徑和長度，開孔和電加熱棒間隙一般建議≤0.2mm；

4.告知使用電壓和設計功率，綜合建議合適的功率值；

5.是否做直角、固定片、金屬軟管、熱電偶、接線片等配件結構；

6.引線長度：一般默認200mm；
