液體加熱電加熱管選型、圖片、報價

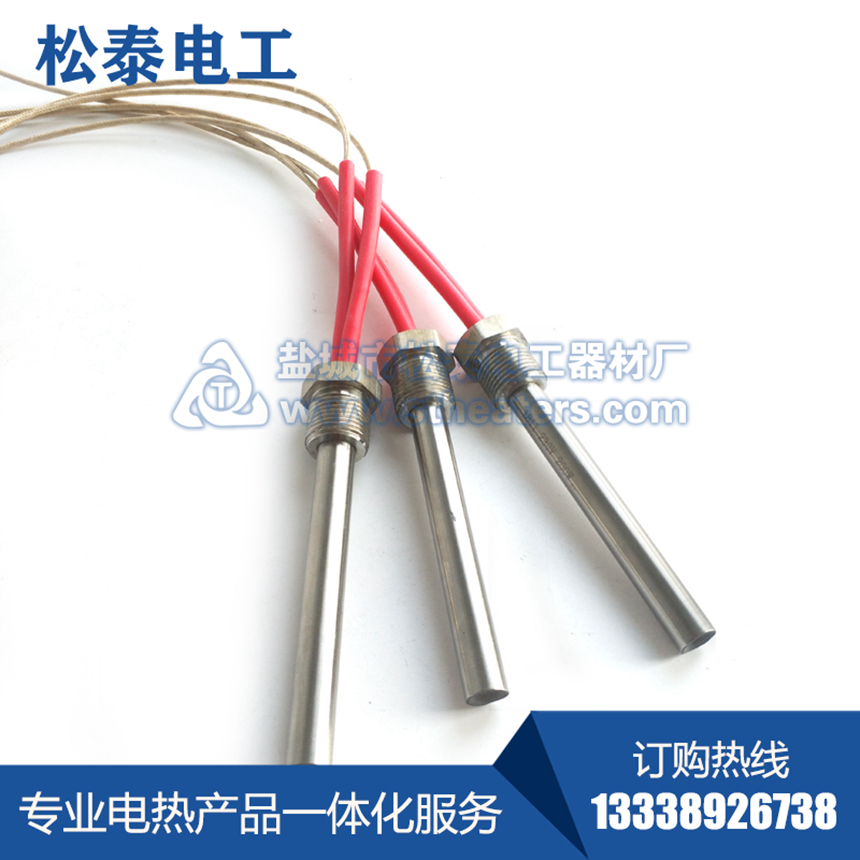

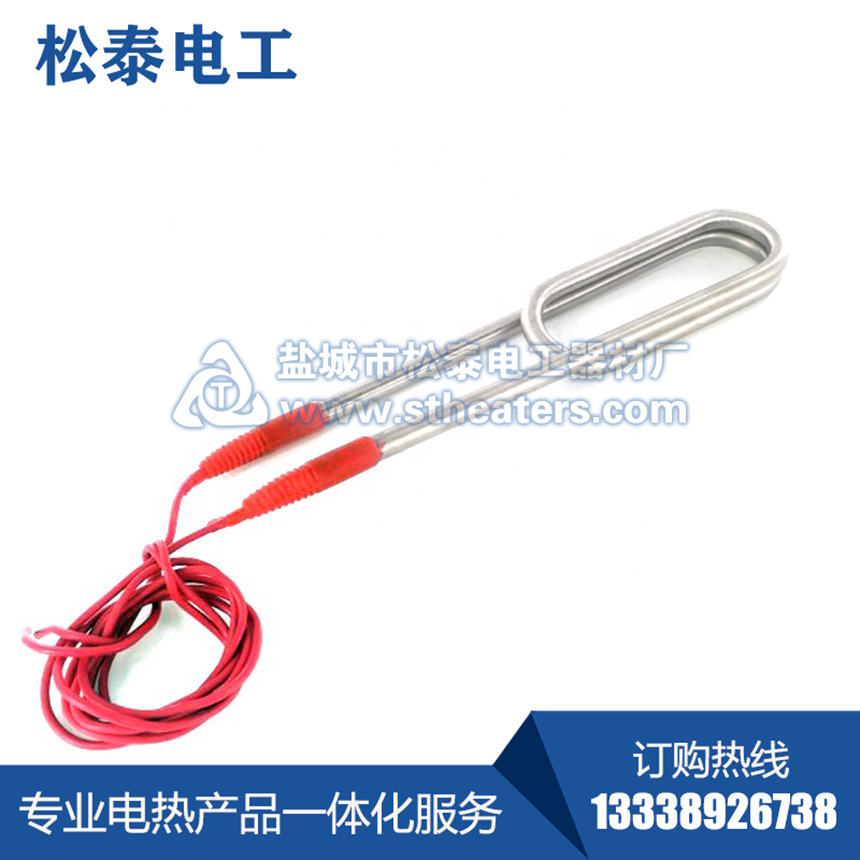

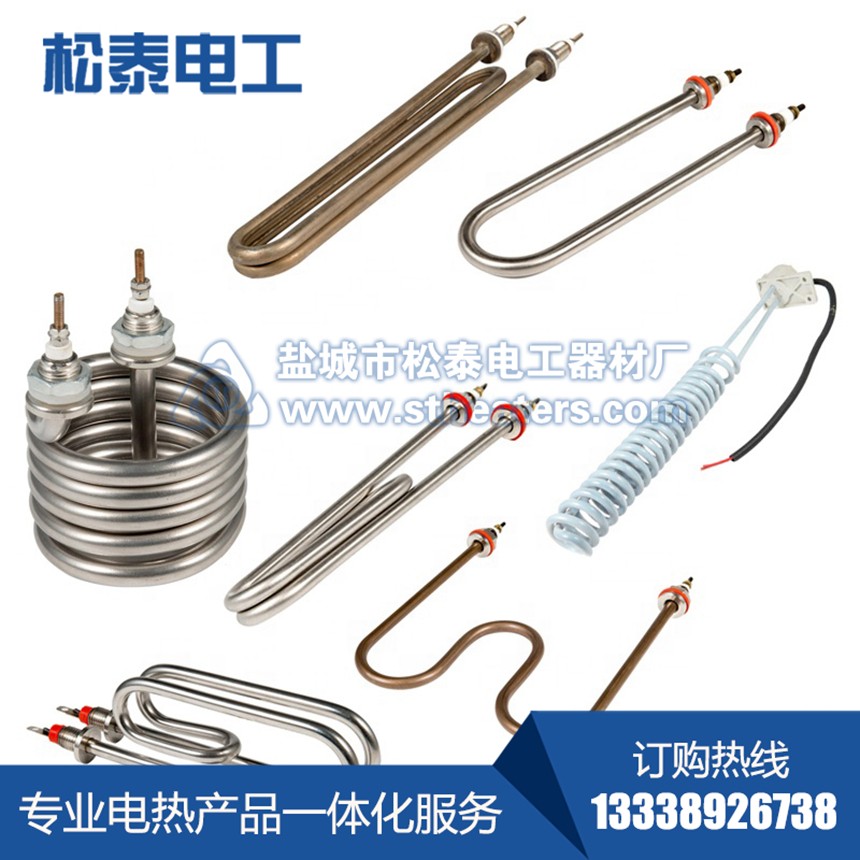

上圖為常用液體加熱電加熱管/器實物照片

液體加熱管顧名思義是指用于加熱液體介質（常見為水、油、各類水溶液等）的電加熱管。這類電加熱管結構上一般都帶密封安裝件防止?jié)B漏，使用中接線部分不能接觸導電介質防止漏電短路；在設計方面，相對干燒加熱管具有功率集中、升溫速度快等特點；液體電加熱管脫離液體介質干燒后，由于功率集中，核心溫度會很高，進而導致電熱管燒毀。因此這類加熱管的加熱部分不建議脫離液體介質干燒，防止影響使用壽命、污染工藝環境、工況安全等。

液體加熱電加熱管廣泛用于水、油、水油混合物、各種化學溶液等介質的加熱，常見于敞開式、封閉式的箱體或者罐體等工況系統。

更多詳細應用可以點擊下方關于電加熱管的常見應用介紹頁面

“如何按照用途選擇電加熱管/器？電加熱管/器的行業應用有哪些？”

一、電壓/功率:

常用電壓范圍：12-440V，可定制；

常用功率范圍：20W-200KW，可定制；

如果是初次選用功率，可以咨詢客服，或點擊下方電加熱管功率選擇介紹頁面

“怎么計算電加熱管、電爐絲功率？常用介質電熱管功率設計推薦？”

二、加熱介質:

常見液體介質：水、油、油水混合物及其他介質；

腐蝕性液體：各種酸性、堿性及其他腐蝕性液體；

三、使用溫度：

液體介質：水：加熱≤100℃；油：加熱溫度≤350℃。

腐蝕性液體：環境加熱溫度，低溫≤60℃、中高溫≤100℃。

四、電加熱管選用材質

1.外殼金屬管材質：

加熱水：常用SUS304、SUS316L、英格萊840/800、表面防垢涂層（液體涂層/靜電粉末涂層）。

加熱油：常用SUS304、SUS321、SUS310S。

腐蝕性液體：按照不同成分的化學介質，可選用SUS316L、鈦管、特氟龍（聚四氟乙烯）等材質。

如果不知道怎么選擇材質，可以咨詢客服，或點擊下方電加熱管材質選擇介紹頁面

“如何選擇液體電加熱管/器的材質，常用于哪些介質用途？”

2.內部填充物：國產高溫改性氧化鎂粉、日本TATEHO氧化鎂、美國UCM氧化鎂等。

3.電熱絲：首鋼鋼花絲、鎳鉻絲、進口Kanthal發熱絲、德國BGH發熱絲等

五、外形和尺寸參數：

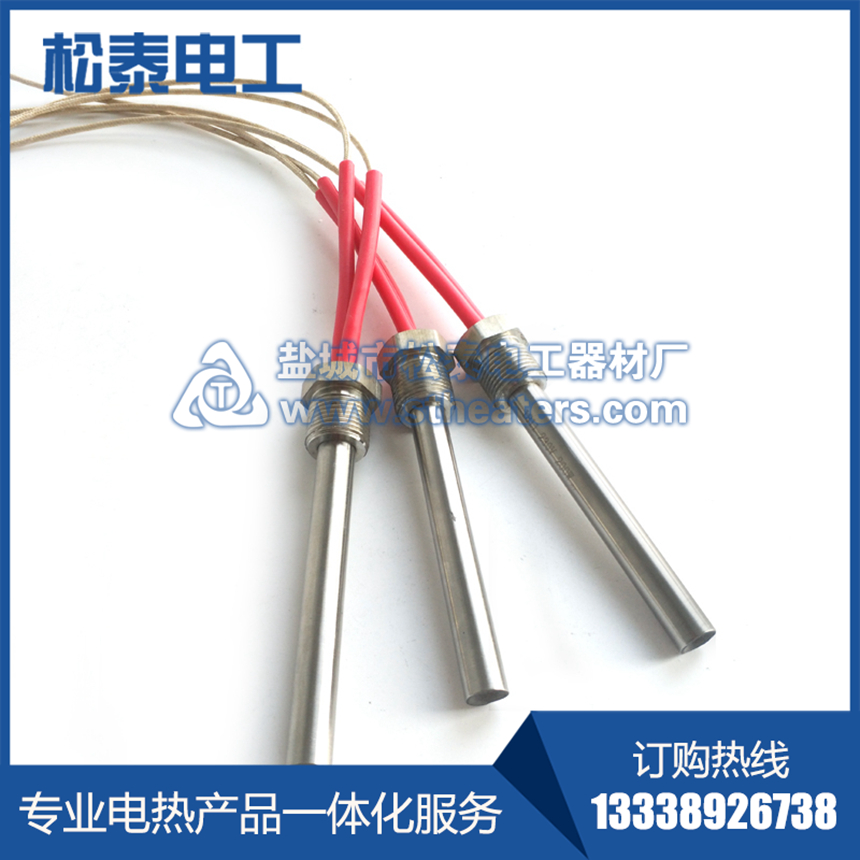

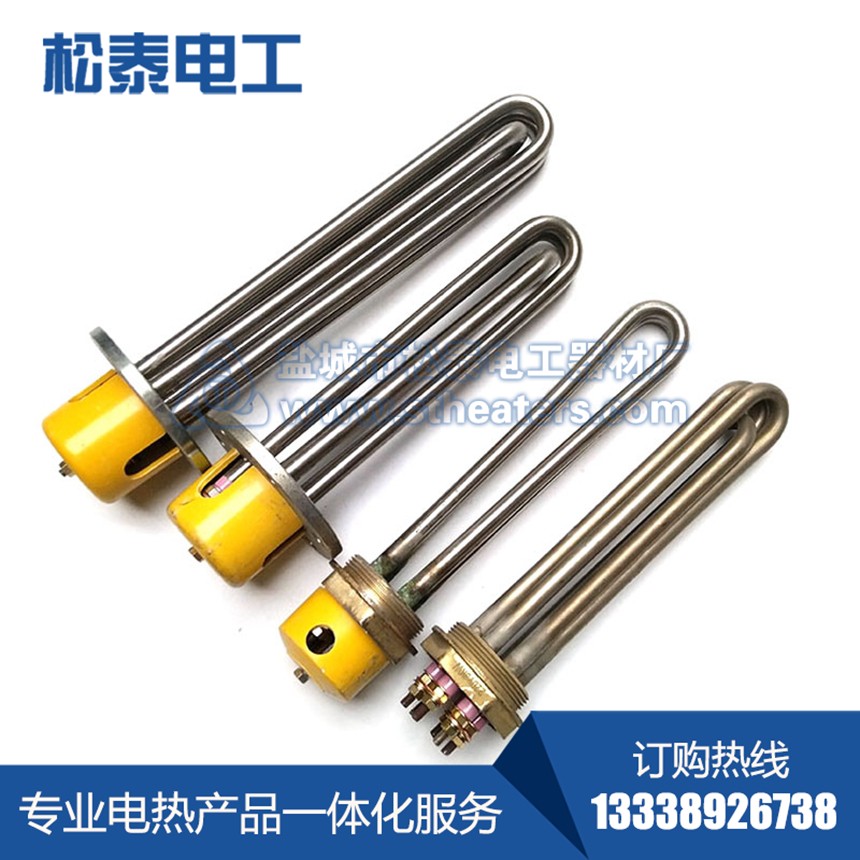

1.常見外形：常見有螺紋電加熱棒、法蘭式電加熱管、潛水線電加熱管以及U型、其他異形非標加工結構

更多的外形結構可以點擊下方電加熱管外形樣式介紹頁面

“如何按照電加熱管的外形選型，常見加工樣式圖片有哪些？”

2.常規尺寸：

1）管徑范圍：6-50mm；常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mmφ20mm。

2）管身邊長：按照客戶實際需要定制。

3）安裝配件尺寸：

緊固件，安裝螺紋：常用M16*1.5、M18*1.5、M22*1.5、M24*1.5等

平面法蘭：常用DN25、DN50、DN65、DN100、DN150等

絲扣法蘭：常用DN25（一寸：32mm）、DN40（一寸半:47mm）、DN50（兩寸:59mm）

4)其他加工尺寸：

彎弧尺寸、冷區長度、牙長、保溫層厚度、引線長度等等。

第一步：確認加熱介質和使用溫度

→確定電加熱管的大概類型、材質以及熱負荷

第二步：核算加熱總功率

→確定電加熱管結構和所需數量

第三步：確定安裝方式

→確定安裝或者密封結構

第四步：電加熱管的尺寸參數限制

→確定具體的加工尺寸

第五步：綜上確定電加熱管單根的電壓功率

第六步：確定數量、報價

水箱選用電加熱管實例說明：

把一個3*3*2米敞開式水箱在3小時內，從常溫20℃加熱到80℃。

1.首先確定總功率：

把18噸水在3小時內從常規室溫20℃加熱到80℃

水常態比熱容：4.2kJ/(kg·℃)

升溫溫差：80-20=60℃

代入公式計算得出理論熱功率＝18000*60*4.2/3600/3≈420KW

考慮實際使用中的熱效率，一般代入系數0.8-0.9，得出大概功率為470-520KW。

2.確定電加熱管外形結構和安裝方式：

1）功率為470-520KW，適合選用功率集中的法蘭式電加熱管結構；

2）法蘭式電加熱管用于水箱常用側面水平安裝和上下豎直安裝兩種；根據安裝方式的不同，電加熱管的尺寸也會有相應的變化。

3.確定電加熱管的尺寸、材質和功率：

1）電加熱管尺寸：水箱尺寸為3*3*2米，根據安裝方式的不同確定電加熱管的邊長尺寸。水箱用大功率法蘭電加熱管一般用水平安裝方式；因此邊長尺寸限制就是＜3米，邊長尺寸可以為2.5-2.7米。

2）電加熱管材質：加熱介質為水，常見市用水、工藝純水、軟化水建議選用不銹鋼SUS304；地下水、污水、廢水建議選用不銹鋼SUS316L。

3）綜上所述，根據單根電加熱管的邊長尺寸和加熱介質，選擇合適功率負荷和功率值，如上述單根法蘭電加熱管功率可為75KW。

4.確定電加熱管的數量和排布方式

1）根據總功率（470-520KW）和單根電加熱管功率（75KW）得出需要6-7根電加熱管。

2）上述安裝方式為側面水平安裝，因此可以在箱體四側均勻或者交叉分布6-7根電加熱管
