干燒電加熱管選型、圖片、報價

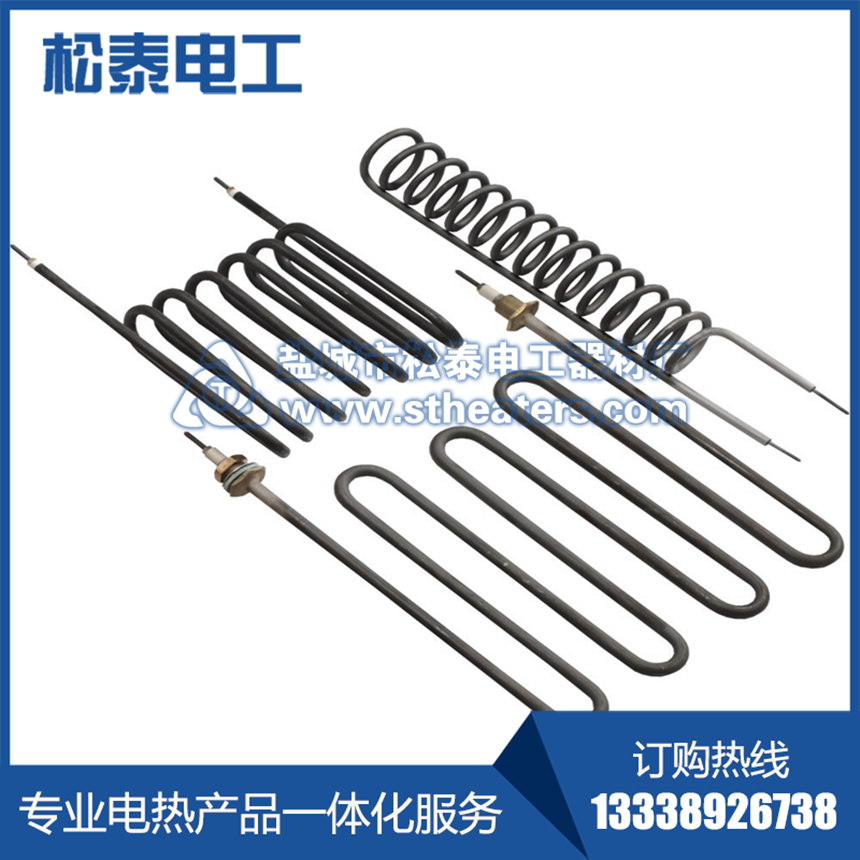

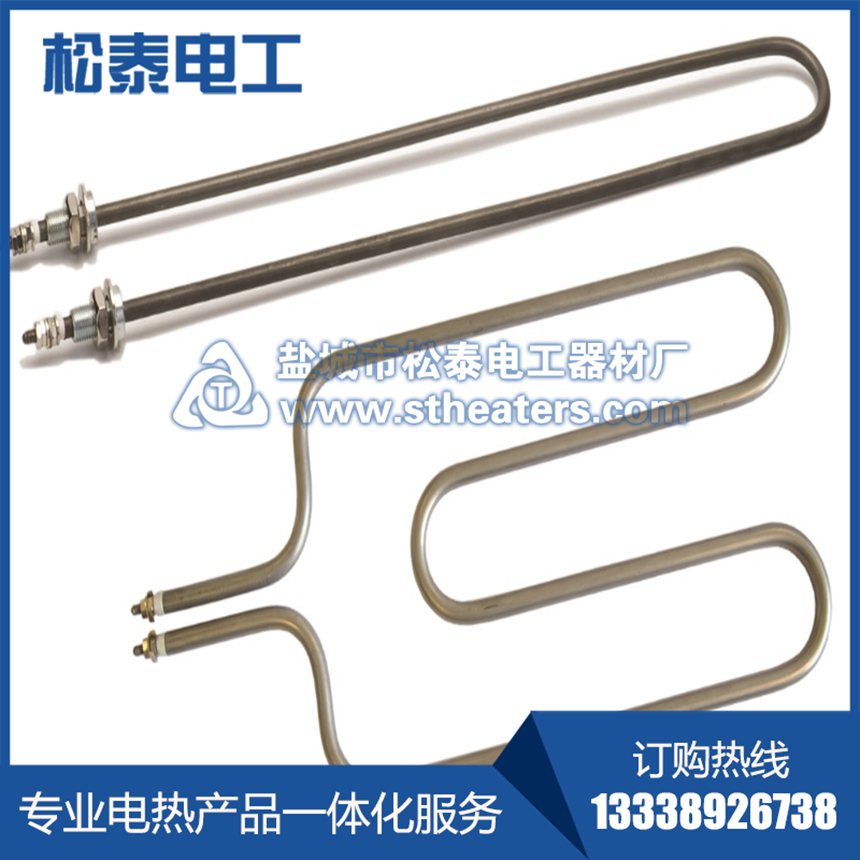

上圖為常用干燒電加熱管/器實物照片

干燒電加熱管一般指在空氣、模具、金屬件中供熱的電熱管。按照供熱過程一般分為直接加熱和間隔加熱兩種：直接加熱是指直接對介質（空氣、其他氣氛氣體、物料）加熱；間隔加熱是先加熱其他物件（通常是金屬件/模具），進而傳熱至需要加熱的物料。干燒加熱管適用溫度范圍廣，可用于<800℃的工況；功率設計靈活多變，金屬件/模具類電加熱管的功率需要綜合考慮使用溫度、電加熱管功率負荷、與物件貼合度以及傳熱物件材質、尺寸對熱傳遞的影響等因素。干燒電加熱管在使用中引線和加熱部分禁止接觸液體或其他雜質，以免影響使用壽命和工況安全。

1.烘干房、烤漆房、烘干爐、干燥機/箱等加熱烘干工況；

2.工業電輔采暖、環保設備、風道加熱器、熱循環管路等熱風系統；

3.擠出、注塑模具，鑄造模具，沖壓模具，包裝、密封機器等金屬件加熱；

更多詳細應用可以點擊下方關于電加熱管的常見應用介紹頁面

“如何按照用途選擇電加熱管/器？電加熱管/器的行業應用有哪些？”

一、電壓/功率:

常用電壓范圍：12-440V，可定制；

常用功率范圍：20W-200KW，可定制；

如果是初次選用功率，可以咨詢客服，或點擊下方電加熱管功率選擇介紹頁面

“怎么計算電加熱管、電爐絲功率？常用介質電熱管功率設計推薦？”

二、加熱環境:

氣體介質：空氣、潮氣、其他特殊氣氛；

金屬件/模具加熱：金屬板材、擠出、注塑模具、鑄造模具、沖壓模具、包裝密封件等；

負載設備：各種電力負載設備；

三、使用溫度：

氣體介質：環境加熱溫度，中低溫≤350℃、中高溫:350℃-450℃、高溫：450℃-600℃。

金屬件/模具介質：低溫≤100℃；中低溫≤350℃；中高溫<800℃。

負載設備：一般配合風機使用，環境溫度≤200℃。

四、電加熱管選用材質

1.外殼金屬管材質：

常用SUS304、SUS321、SUS310S、英格萊800/840

如果不知道怎么選擇材質，可以咨詢客服，或點擊下方電加熱管材質選擇介紹頁面

“怎么選擇干燒電加熱管/器的材質，應用于哪些行業用途？”

2.內部填充物：國產高溫改性氧化鎂粉、日本TATEHO氧化鎂、美國UCM氧化鎂等。

3.電熱絲：首鋼鋼花絲、鎳鉻絲、進口Kanthal發熱絲、德國BGH發熱絲等

五、外形和尺寸參數：

1.常見外形：翅片式電加熱管、模具電加熱棒、直型、U型、異形折彎等加工結構。

更多的外形結構可以點擊下方電加熱管外形樣式介紹頁面

“如何按照電加熱管的外形選型，常見加工樣式圖片有哪些？”

2.常規尺寸：

1）管徑范圍：6-50mm；常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mmφ20mm。

2）管身邊長：按照客戶實際需要定制。

3）安裝配件尺寸：

緊固件，安裝螺紋：常用M16*1.5、M18*1.5、M22*1.5、M24*1.5等

平面法蘭：常用DN25、DN50、DN65、DN100、DN150等

絲扣法蘭：常用DN25（一寸：32mm）、DN40（一寸半:47mm）、DN50（兩寸:59mm）

4)其他加工尺寸：

彎弧尺寸、冷區長度、牙長、保溫層厚度、引線長度等等。

第一步：確認加熱介質和使用溫度

→確定電加熱管的大概類型、材質以及熱負荷

第二步：核算加熱總功率

→確定電加熱管結構和所需數量

第三步：確定安裝方式

→確定安裝或者密封結構

第四步：電加熱管的尺寸參數限制

→確定具體的加工尺寸

第五步：綜上確定電加熱管單根的電壓功率

第六步：確定數量、報價

實例說明：

把一個3*2*2米腔體內空氣在5小時內，從室溫20℃加熱到450℃。安裝部位在側墻進風管道內的進風口，進風口尺寸為800*800mm，為上下垂直安裝。

1.加熱介質為空氣、加熱溫度為450℃。

→建議選用干燒電加熱管，材質選擇SUS321不銹鋼，在有風工況下熱負荷可以高些。

2.從常規室溫20℃加熱到450℃，時間5小時。

3.準備安裝在側墻進風管道中，安裝是垂直安裝。

→在有風循環的情況下建議選擇翅片式電加熱管；安裝方式為通過螺紋緊固件固定，因為是垂直安裝所以不考慮裝配支撐板或者懸掛固定。

4.風道口尺寸為800*800mm。

→安裝尺寸要＜800mm，因此建議做邊長700-750mm的U型、M型或者其他外形的翅片電加熱管。

5.綜合考慮第4點選用的外形尺寸和第1點根據環境建議選用的熱負荷值，確定單根電加熱管的功率建議值。

6.總功率除以單根電加熱管的功率得出所需電熱元件的數量，核算成本予以報價。
