法蘭電加熱管選型、圖片、報價

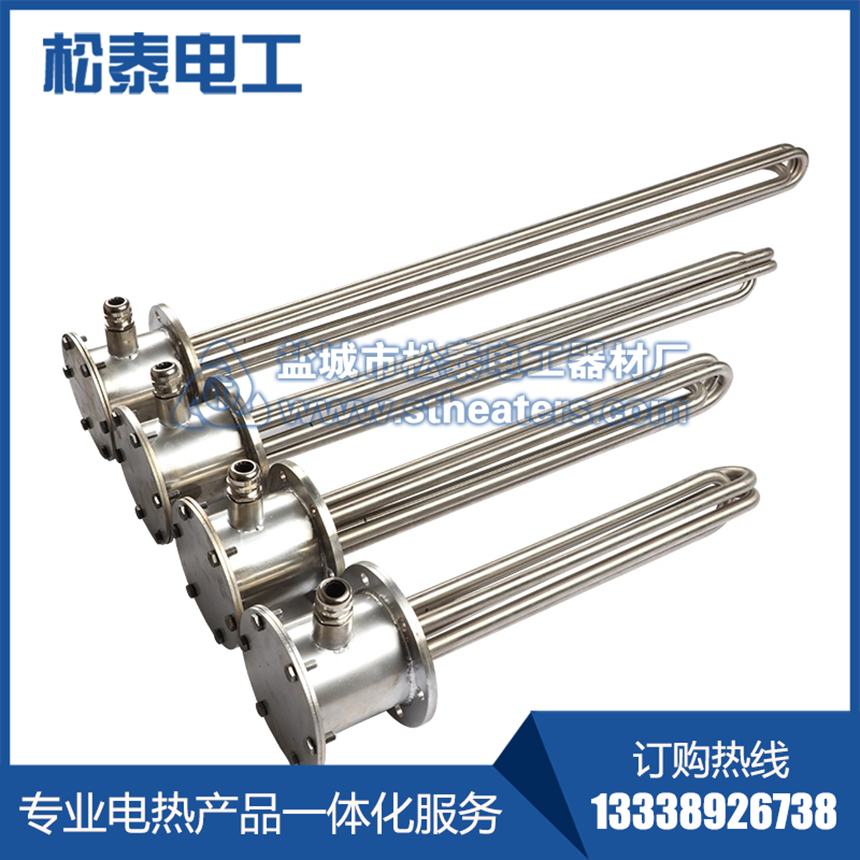

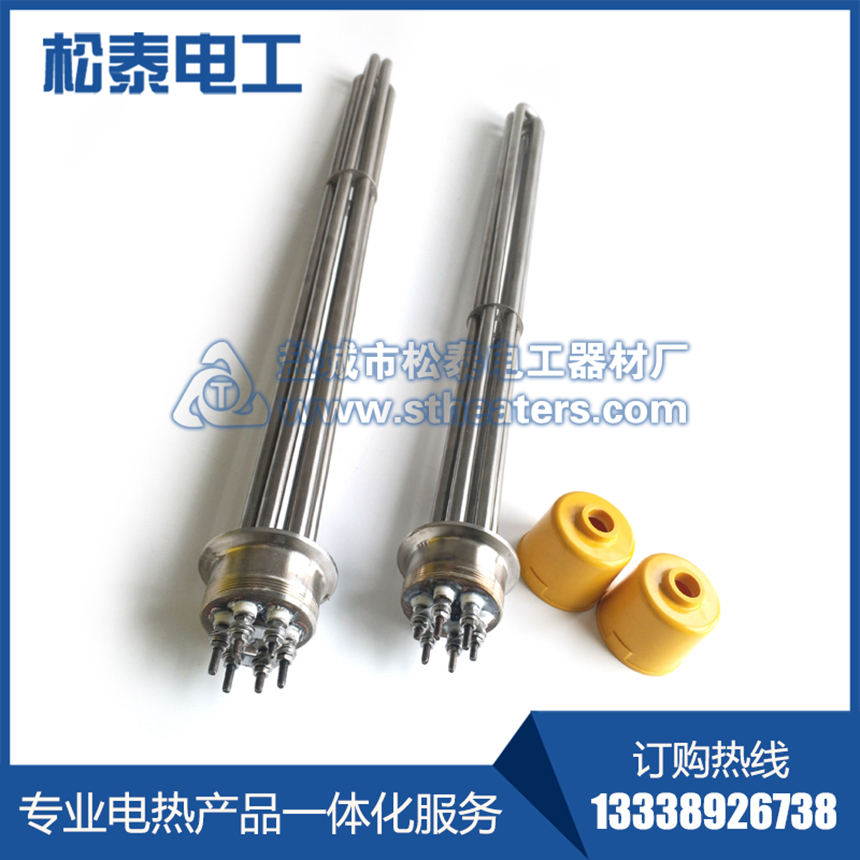

上圖為常用法蘭電加熱管/器實物照片

法蘭式電加熱管/器是將一支或者多支加熱管按照設計要求，排布焊接到法蘭密封件（常見有平面法蘭、絲扣法蘭、快接卡盤三種）上，根據外形結構也被稱為集束式、插入式、浸入式電加熱器。法蘭電加熱管具有整體功率負荷大、結構緊湊、安裝空間限制小、安裝更換方便等特點。

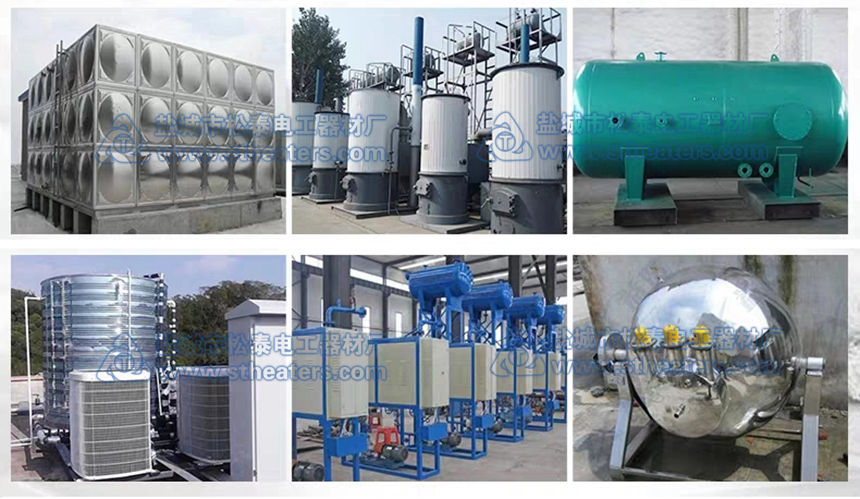

工業法蘭電加熱管常用于封閉式容器、循環系統以及敞開式加熱系統：

1.封閉式容器：水箱、油罐、電鍋爐、反應釜、其他封閉式箱體/罐體；

2.敞開式容器：水池、敞開式水箱、油槽等；

3.循環流體系統：熱風循環管路、導熱油箱/鍋爐、反應釜夾套、模溫機等；

一、電壓/功率:

常用電壓范圍：12-440V，可定制；

常用功率范圍：20W-200KW，可定制；

如果是初次選用功率，可以咨詢客服，或點擊下方電加熱管功率選擇介紹頁面

“怎么計算電加熱管、電爐絲功率？常用介質電熱管功率設計推薦？”

二、加熱介質:

氣體介質：正?？諝?、其他特殊氣氛；

液體介質：水、油、油水混合物及其他介質；

腐蝕性液體：各種酸性、堿性及其他腐蝕性液體；

三、使用溫度：

氣體介質：環境加熱溫度，中低溫≤350℃、中高溫:350℃-450℃、高溫：450℃-600℃。

液體介質：水：加熱≤100℃；油：加熱溫度≤350℃。

腐蝕性液體：環境加熱溫度，低溫≤60℃、中高溫≤100℃。

四、電加熱管選用材質

1.外殼金屬管材質：

加熱水：常用SUS304、SUS316L、英格萊840/800、表面防垢涂層（液體涂層/靜電粉末涂層）。

加熱油：常用SUS304、SUS321、SUS310S。

腐蝕性液體：按照不同成分的化學介質，可選用SUS316L、鈦管、鐵氟龍等材質。

2.內部填充物：國產高溫改性氧化鎂粉、日本TATEHO氧化鎂、美國UCM氧化鎂等。

3.電熱絲：首鋼鋼花絲、鎳鉻絲、進口Kanthal發熱絲、德國BGH發熱絲等

五、外形、尺寸參數、配件：

1.常見外形：

法蘭式電加熱管、絲扣法蘭電加熱管、快接法蘭卡盤式電加熱管等結構。

2.常規尺寸：

1）管徑范圍： 常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mm、φ20mm。

2）管身邊長：按照客戶實際需要定制。

3）密封安裝尺寸：

平面法蘭：常用DN25、DN50、DN65、DN100、DN150等

絲扣法蘭：常用DN25（一寸：32mm）、DN40（一寸半:47mm）、DN50（兩寸:59mm）

快接卡盤：常用一寸半（一寸：32mm）、兩寸（一寸半:47mm）、DN50（兩寸:59mm）

4)其他加工尺寸：

彎弧尺寸、冷區長度、牙長、保溫層厚度、引線長度等等。

3.配件：

1）罩殼：玻璃鋼塑制罩殼（默認）、金屬防爆罩殼、帶螺紋金屬罩殼等；

2）密封墊：可配紅色橡膠墊（默認）、石棉墊片、硅膠墊片、四氟墊片等；

3）對接件：可配母法蘭（平面法蘭對接）、母絲底座（絲扣法蘭對接）、卡箍（快接法蘭卡盤對接）；

4）焊接套管：可配焊接用金屬套管；

六、法蘭電加熱管安裝方式示意圖：

常用的有側面水平安裝、豎直安裝兩種安裝方式。

第一步：確認加熱介質和使用溫度

→確定電加熱管的大概類型、材質以及熱負荷

第二步：核算加熱總功率

→確定電加熱管結構和所需數量

第三步：確定安裝方式

→確定安裝或者密封結構

第四步：電加熱管的尺寸參數限制

→確定具體的加工尺寸

第五步：綜上確定電加熱管單根的電壓功率

第六步：確定數量、報價

水箱選用電加熱管實例說明：

把一個3*3*2米敞開式水箱在3小時內，從常溫20℃加熱到80℃。

1.首先確定總功率：

把18噸水在3小時內從常規室溫20℃加熱到80℃

水常態比熱容：4.2kJ/(kg·℃)

升溫溫差：80-20=60℃

代入公式計算得出理論熱功率＝18000*60*4.2/3600/3≈420KW

考慮實際使用中的熱效率，一般代入系數0.8-0.9，得出大概功率為470-520KW。

2.確定電加熱管外形結構和安裝方式：

1）功率為470-520KW，適合選用功率集中的法蘭式電加熱管結構；

2）法蘭式電加熱管用于水箱常用側面水平安裝和上下豎直安裝兩種；根據安裝方式的不同，電加熱管的尺寸也會有相應的變化。

3.確定電加熱管的尺寸、材質和功率：

1）電加熱管尺寸：水箱尺寸為3*3*2米，根據安裝方式的不同確定電加熱管的邊長尺寸。水箱用大功率法蘭電加熱管一般用水平安裝方式；因此邊長尺寸限制就是＜3米，邊長尺寸可以為2.5-2.7米。

2）電加熱管材質：加熱介質為水，常見市用水、工藝純水、軟化水建議選用不銹鋼SUS304；地下水、污水、廢水建議選用不銹鋼SUS316L。

3）綜上所述，根據單根電加熱管的邊長尺寸和加熱介質，選擇合適功率負荷和功率值，如上述單根法蘭電加熱管功率可為75KW。

4.確定電加熱管的數量和排布方式

1）根據總功率（470-520KW）和單根電加熱管功率（75KW）得出需要6-7根電加熱管。

2）上述安裝方式為側面水平安裝，因此可以在箱體四側均勻或者交叉分布6-7根電加熱管
