防爆金屬罩殼法蘭電加熱管

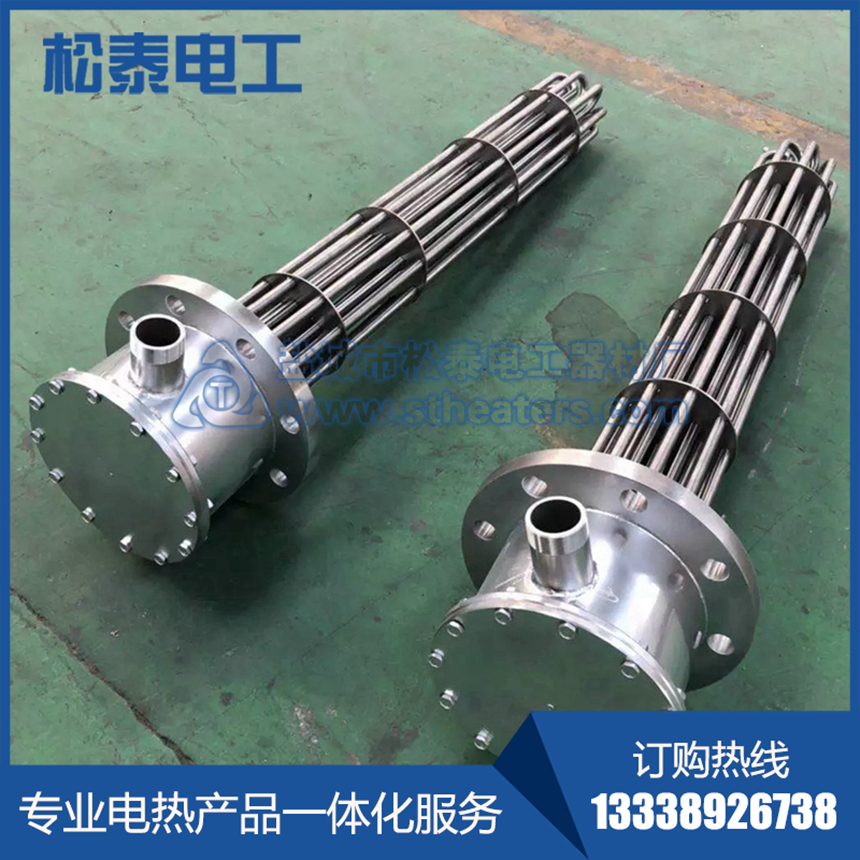

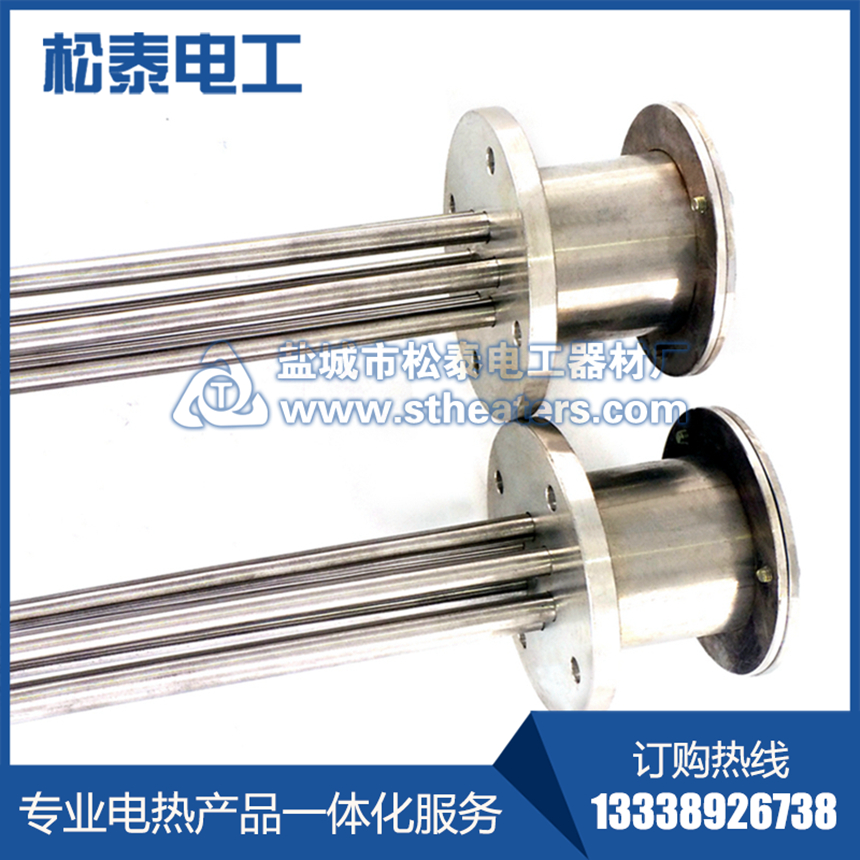

上圖為常用防爆金屬罩殼法蘭電加熱管實物照片

防爆金屬罩殼法蘭電加熱管是在常規電加熱管的法蘭上加焊一個金屬罩殼，根據使用要求的不同，金屬罩殼的厚度、密封性、出線都有所差別。

金屬罩殼電加熱管的罩殼相對普通的玻璃鋼塑制罩殼更結實耐用、密封性好、防潑濺、可內襯隔熱絕緣材料、線路保護性好、使用更安全。在選配專用防爆金屬罩殼、接線口和接線管后，防爆金屬罩殼電加熱管可以滿足一些易燃易爆危險工況的使用要求。

金屬罩殼法蘭電加熱管常用于封閉式容器、循環系統以及敞開式加熱系統：

1.封閉式容器：水箱、油罐、電鍋爐、反應釜、其他封閉式箱體/罐體；

2.敞開式容器：水池、敞開式水箱、油槽等；

3.循環流體系統：熱風循環管路、導熱油箱/鍋爐、反應釜夾套、模溫機等；

一、電壓/功率:

常用電壓范圍：12-440V，可定制；

常用功率范圍：20W-200KW，可定制；

如果是初次選用功率，可以咨詢客服，或點擊下方電加熱管功率選擇介紹頁面

“怎么計算電加熱管、電爐絲功率？常用介質電熱管功率設計推薦？”

二、加熱介質:

氣體介質：正?？諝狻⑵渌厥鈿夥?；

液體介質：水、油、油水混合物及其他介質；

腐蝕性液體：各種酸性、堿性及其他腐蝕性液體；

三、使用溫度：

氣體介質：環境加熱溫度，中低溫≤350℃、中高溫:350℃-450℃、高溫：450℃-600℃。

液體介質：水：加熱≤100℃；油：加熱溫度≤350℃。

腐蝕性液體：環境加熱溫度，低溫≤60℃、中高溫≤100℃。

四、電加熱管選用材質

1.外殼金屬管材質：

加熱水：常用SUS304、SUS316L、英格萊840/800、表面防垢涂層（液體涂層/靜電粉末涂層）。

加熱油：常用SUS304、SUS321、SUS310S。

腐蝕性液體：按照不同成分的化學介質，可選用SUS316L、鈦管、鐵氟龍等材質。

2.內部填充物：國產高溫改性氧化鎂粉、日本TATEHO氧化鎂、美國UCM氧化鎂等。

3.電熱絲：首鋼鋼花絲、鎳鉻絲、進口Kanthal發熱絲、德國BGH發熱絲等

五、外形、尺寸參數、配件：

1.常見外形：

防爆金屬罩殼、懸空式金屬罩殼、可拆式螺牙金屬罩殼、非標金屬罩殼等結構。

2.常規尺寸：

1）管徑范圍： 常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mm、φ20mm。

2）管身邊長：按照客戶實際需要定制。

3）常見法蘭尺寸：

4)其他加工尺寸：

彎弧尺寸、冷區長度、牙長、保溫層厚度、引線長度等等。

3.配件：

1）罩殼：玻璃鋼塑制罩殼（默認）、金屬防爆罩殼、帶螺紋金屬罩殼等；

2）密封墊：可配紅色橡膠墊（默認）、石棉墊片、硅膠墊片、四氟墊片等；

3）對接件：可配母法蘭（平面法蘭對接）、母絲底座（絲扣法蘭對接）、卡箍（快接法蘭卡盤對接）；

4）焊接套管：可配焊接用金屬套管；

六、法蘭電加熱管安裝方式示意圖：

常用的有側面水平安裝、豎直安裝兩種安裝方式。

第一步：確認加熱介質和使用溫度

→確定電加熱管的大概類型、材質以及熱負荷

第二步：核算加熱總功率

→確定電加熱管結構和所需數量

第三步：確定安裝方式

→確定安裝或者密封結構

第四步：電加熱管的尺寸參數限制

→確定具體的加工尺寸

第五步：綜上確定電加熱管單根的電壓功率

第六步：確定數量、報價

水箱選用電加熱管實例說明：

把一個3*3*2米敞開式水箱在3小時內，從常溫20℃加熱到80℃。

1.首先確定總功率：

把18噸水在3小時內從常規室溫20℃加熱到80℃

水常態比熱容：4.2kJ/(kg·℃)

升溫溫差：80-20=60℃

代入公式計算得出理論熱功率＝18000*60*4.2/3600/3≈420KW

考慮實際使用中的熱效率，一般代入系數0.8-0.9，得出大概功率為470-520KW。

2.確定電加熱管外形結構和安裝方式：

1）功率為470-520KW，適合選用功率集中的法蘭式電加熱管結構；

2）法蘭式電加熱管用于水箱常用側面水平安裝和上下豎直安裝兩種；根據安裝方式的不同，電加熱管的尺寸也會有相應的變化。

3.確定電加熱管的尺寸、材質和功率：

1）電加熱管尺寸：水箱尺寸為3*3*2米，根據安裝方式的不同確定電加熱管的邊長尺寸。水箱用大功率法蘭電加熱管一般用水平安裝方式；因此邊長尺寸限制就是＜3米，邊長尺寸可以為2.5-2.7米。

2）電加熱管材質：加熱介質為水，常見市用水、工藝純水、軟化水建議選用不銹鋼SUS304；地下水、污水、廢水建議選用不銹鋼SUS316L。

3）綜上所述，根據單根電加熱管的邊長尺寸和加熱介質，選擇合適功率負荷和功率值，如上述單根法蘭電加熱管功率可為75KW。

4.確定電加熱管的數量和排布方式

1）根據總功率（470-520KW）和單根電加熱管功率（75KW）得出需要6-7根電加熱管。

2）上述安裝方式為側面水平安裝，因此可以在箱體四側均勻或者交叉分布6-7根電加熱管
